鈉鈣雙堿法脫硫設備 鈉鈣雙堿法脫硫設備
雙堿法脫硫技術概述
雙堿法脫硫技術是先用可溶性的堿性清液(例如NaOH溶液)作為吸收劑吸收SO2,然后再用石灰乳或石灰對吸收液進行再生的循環脫硫技術,由于雙堿法脫硫設備在二氧化硫吸收過程和吸收液再生處理過程中,使用了不同類型的堿,故稱為雙堿法脫硫技術。廣東綠能環保的鈉鈣雙堿法脫硫技術是以碳酸鈉(Na2CO3)或氫氧化鈉(NaOH)溶液為第一堿,吸收煙氣中的SO2,然后再用生石灰或熟石灰作為第二堿,處理吸收液,再生后的吸收液送回脫硫吸收塔循環使用。由于雙堿法脫硫技術采用鈉堿液作為吸收液,不存在結垢和漿料堵塞問題,且鈉鹽吸收速率比鈣鹽速率快,所需要的液氣比也低很多,因此可以節省煙氣脫硫系統動力消耗。

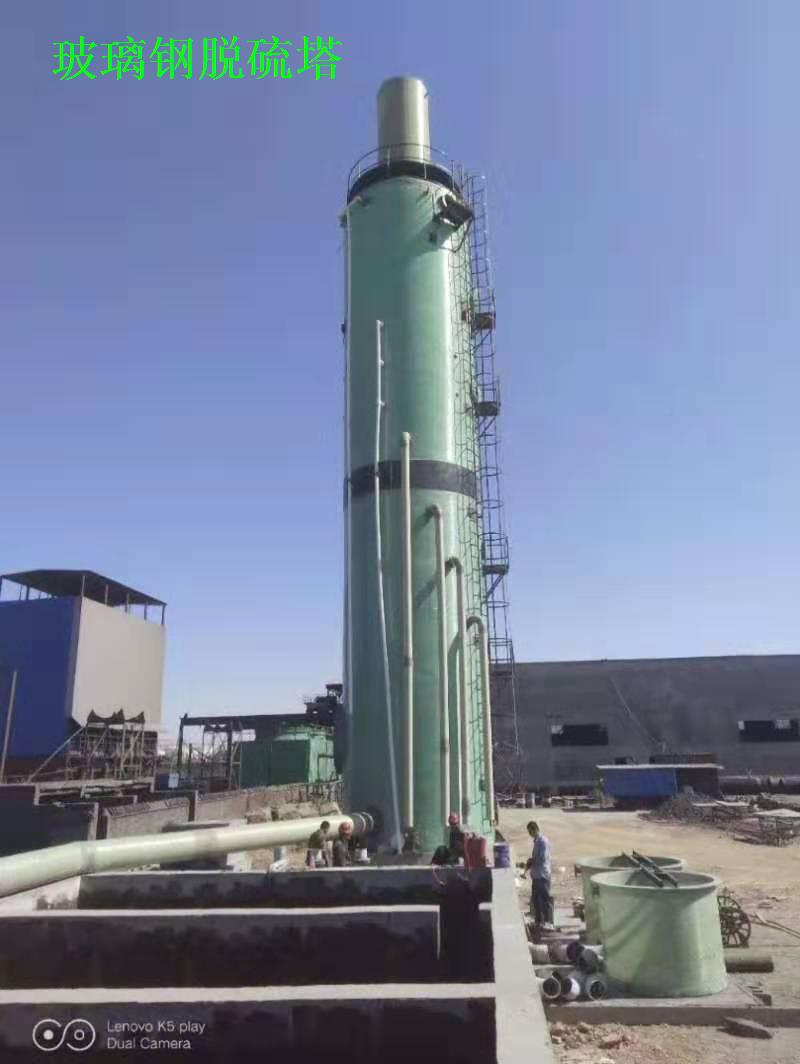

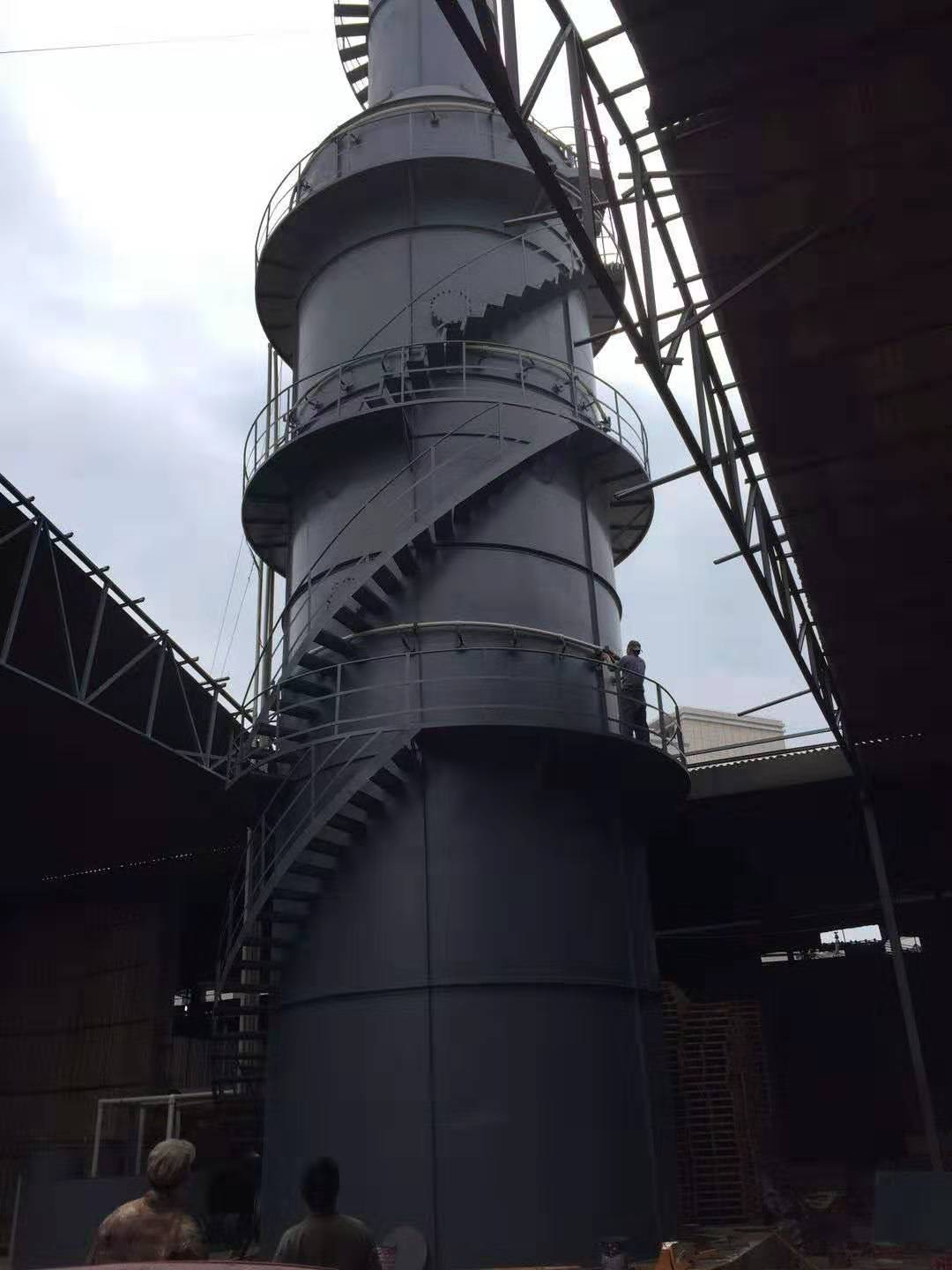

廣東綠能環保的雙堿法脫硫工藝采用的脫硫塔與石灰石/石灰石膏法脫硫等其他濕法脫硫所用的脫硫塔基本一致,塔體可以使用耐腐蝕性能優異的316L不銹鋼制作,也可以使用碳鋼制作并對內表面涂覆玻璃鱗片樹脂進行防腐處理。針對溫度不高的煙氣實施脫硫治理改造工程,也可以采用玻璃鋼脫硫塔,甚至用PP塑料制作的脫硫塔在低溫?zé)煔饷摿蚬こ讨幸灿袘?yīng)用。
鈉鈣雙堿法脫硫基本工藝流程
鈉鈣雙堿法煙氣脫硫技術是利用氫氧化鈉溶液作為啟動脫硫劑,將配制好的氫氧化鈉溶液直接打入脫硫塔,洗滌脫除煙氣中的SO2,來達到煙氣脫硫的目的,然后脫硫產物經脫硫劑再生池還原成氫氧化鈉和鈉鹽再打回脫硫塔內循環使用。廣東綠能環保的鈉鈣雙堿法脫硫設備主要包括5個部分:
(1)脫硫吸收劑制備與補充裝置;
(2)脫硫吸收劑漿液噴淋裝置;
(3)脫硫塔內霧滴與煙氣接觸混合裝置;
(4)脫硫劑再生池里的漿液采用鈉基堿還原裝置;
(5)脫硫石膏的脫水處理裝置。
鈉鈣雙堿法脫硫技術基本原理:
雙堿法脫硫技術的原理是采用鈉基脫硫劑(Na2CO3或NaOH溶液)進行塔內脫硫,由于鈉基脫硫劑堿性強,吸收二氧化硫后反應產物溶解度大,不會造成過飽和結晶,造成結垢堵塞問題。另一方面脫硫產物被排入再生池內,用氫氧化鈣(熟石灰,也被稱為消石灰)進行還原再生,再生出的鈉基脫硫劑被打回脫硫塔循環使用。雙堿法脫硫工藝降低了投資及運行費用,比較適用于中小型鍋爐脫硫、陶瓷窯爐脫硫、噴霧塔脫硫、玻璃窯脫硫、隧道窯脫硫、水泥窯脫硫、燒結機脫硫等煙氣脫硫改造工程。
鈉鈣雙堿法脫硫反應機理
鈉鈣雙堿法煙氣脫硫技術同石灰石-石膏法脫硫技術、石灰-石膏法脫硫技術等其他濕法脫硫技術的反應機理類似,其主要脫硫反應原理為煙氣中的SO2先溶解于脫硫吸收液中,然后離解成H+和HSO3-;脫硫吸收液使用Na2CO3或NaOH溶液吸收煙氣中的SO2,生成HSO32-、SO32-與SO42-,鈉鈣雙堿法脫硫工藝的化學反應方程式如下(為便于核算脫硫物料平衡,廣東綠能環保采用了分?jǐn)?shù)系數):
1、脫硫過程:
Na2CO3 + SO2 → Na2SO3 + CO2↑ (1)
2NaOH + SO2 → Na2SO3 + H2O (2)
Na2SO3+ SO2 + H2O → 2NaHSO3 (3)
2、氧化過程(副反應)
Na2SO3 + 1/2O2 → Na2SO4(4)
NaHSO3 + 1/2O2 → NaHSO4(5)
3、再生過程
Ca(OH)2 + Na2SO3 → 2 NaOH + CaSO3(6)
Ca(OH)2 + 2NaHSO3 → Na2SO3 + CaSO3.1/2H2O +3/2H2O (7)
鈉鈣雙堿法脫硫技術特點:
1、脫硫效率90%以上。
2、雙堿法脫硫劑采用鈉堿和石灰,脫硫塔內完全清液吸收,有效避免塔內結垢。
3、雙堿法脫硫液氣比小??芍谱鞒擅摿虺龎m一體化設備。
4、鈉鈣雙堿法脫硫設備的一次投資省,運行成本低,國產化程度高。
5、鈉鈣雙堿法脫硫技術的適應范圍廣。
總而言之,選擇鈉鈣雙堿法脫硫工藝,以石灰作為主脫硫劑,鈉堿為助脫硫劑,主要消耗的脫硫劑是相對廉價的石灰,鈉堿僅有少量損耗。由于雙堿法脫硫的塔內吸收過程中以鈉堿為吸收液,脫硫系統不會出現結垢等問題,運行安全可靠。且鈉堿吸收液和二氧化硫反應的速率比鈣堿快很多,因此雙堿法脫硫設備能在較小的液氣比條件下,達到較高的二氧化硫脫除率。

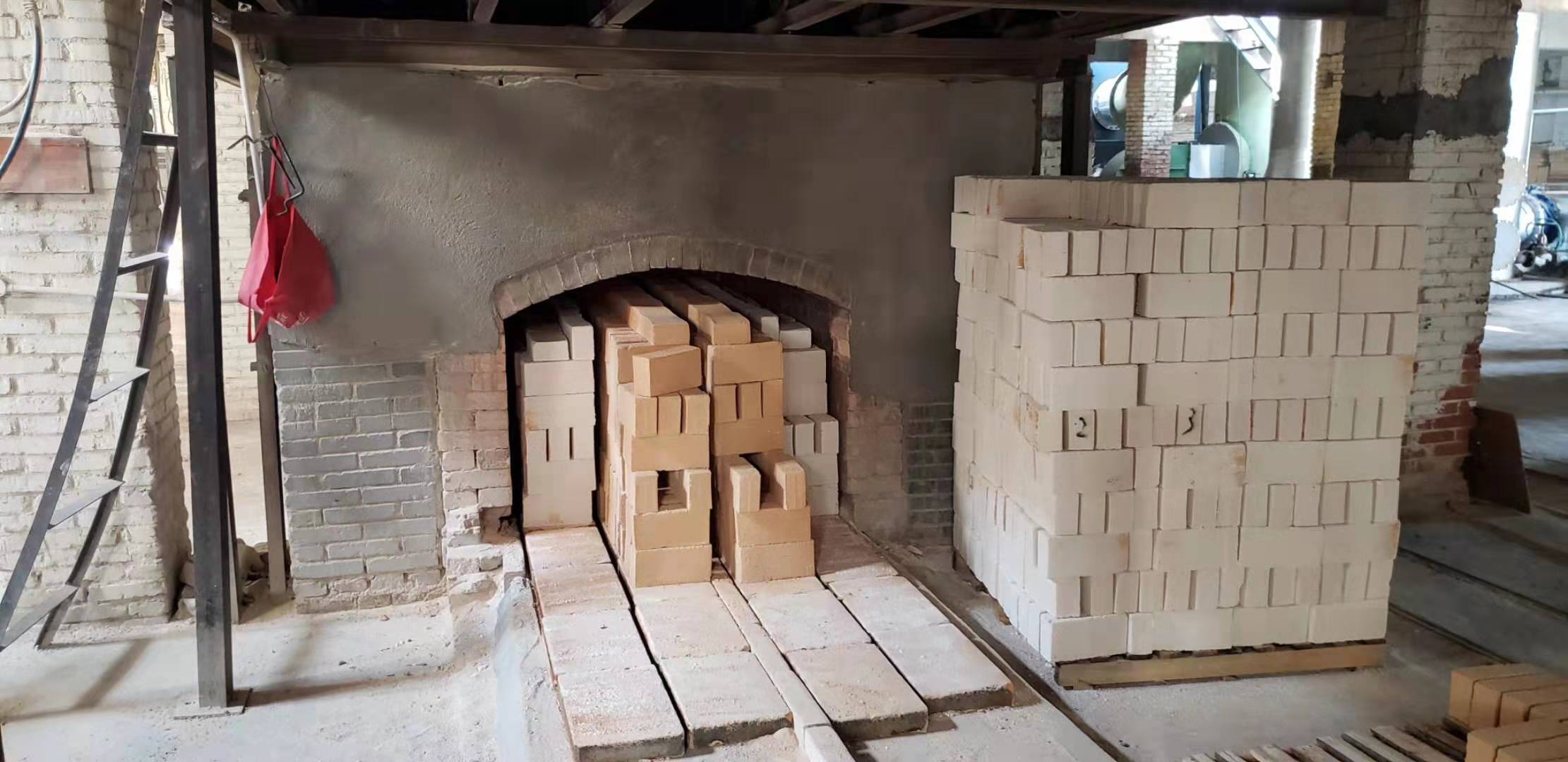

廣東綠能環保的鈉鈣雙堿法脫硫設備廣泛應用于廣東、江西、山東、廣西、福建、河南、湖北、湖南、陜西、河北等地的陶瓷廠窯爐脫硫(包括輥道窯脫硫、隧道窯脫硫)工程、噴霧塔脫硫工程、生物質鍋爐脫硫工程、中小型燃煤鍋爐脫硫工程、耐火材料廠窯爐脫硫工程、磚廠窯爐脫硫工程、水泥廠窯爐脫硫工程、玻璃窯脫硫工程、鋼廠燒結機脫硫工程、垃圾焚燒發電廠鍋爐脫硫工程、燃煤火力發電廠鍋爐脫硫工程等含硫煙氣環保治理領域。不論雙堿法脫硫系統還是石灰石膏法脫硫系統,采用的都是濕法脫硫塔。客戶可以在濕法脫硫設備基礎上搭配廣東綠能環保擁有完全自主知識產權的氧化法低溫脫硝設備(包括臭氧脫硝設備),就不必再單獨建造脫硝塔,即可以由脫硫塔兼作脫硝塔。廣東綠能環保的脫硫脫硝一體化技術設備也被稱為一體化脫硫脫硝設備。結合廣東綠能環保多年的除塵技術經驗,在合適的工況下還可實現一體化除塵脫硫脫硝技術,可以為客戶設計、定制除塵脫硫脫硝一體化設備。
